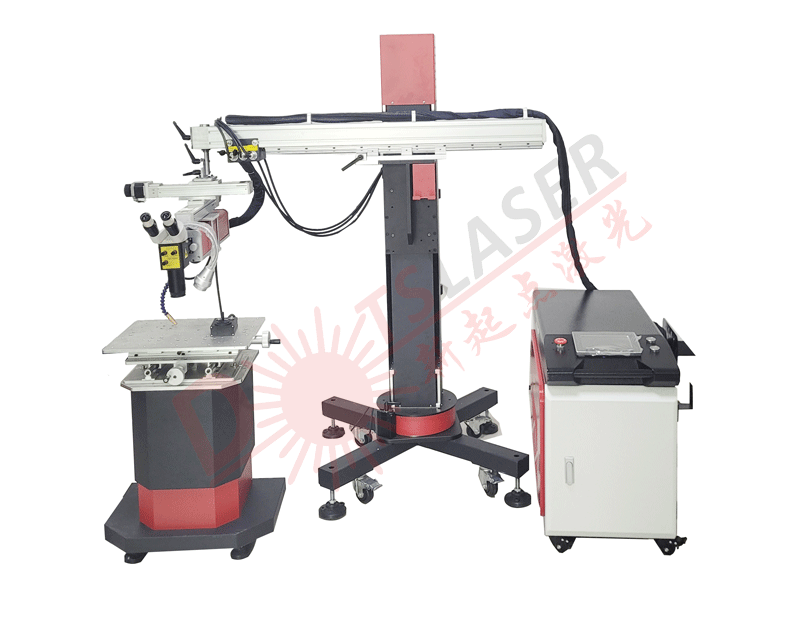

Formfaser-Laserschweißmaschine

Die Formfaser-Laserschweißmaschine ist die derzeit fortschrittlichste Schweißausrüstung. Es handelt sich um ein spezielles Schweißlasergerät, das speziell für die Formenindustrie entwickelt wurde. Es wird zur Reparatur von Präzisionsformen und zur Behebung von Fehlern verwendet, die bei der Produktherstellung entstehen.

Anfrage senden

Produkteinführung

Formfaser-Laserschweißmaschine

Produktbeschreibung

Die Formfaser-Laserschweißmaschine ist ein revolutionäres Produkt auf dem Gebiet der Schweißtechnologie. Es nutzt fortschrittliche Lasertechnologie, um qualitativ hochwertiges und präzises Schweißen für verschiedene Formen zu ermöglichen. Das Formfaserlaser-Schweißgerät ist die aktuelle fortschrittliche Schweißausrüstung. Es handelt sich um ein spezielles Schweißlasergerät, das speziell für die Formenindustrie entwickelt wurde. Es dient zur Reparatur von Präzisionsformen und zur Behebung von Fehlern, die bei der Produktherstellung entstanden sind. Mit seiner kompakten Struktur und der benutzerfreundlichen Oberfläche ist es ein vielseitiges Werkzeug zum Schweißen verschiedener Materialien wie Edelstahl, Aluminium und Messing.

Vorteile des Mold Fiber Laser-Schweißgeräts

1. Nachdem der Laser die optische Faser passiert hat, wird der Punkt gleichmäßiger und stabiler, was die Qualität der Schweißung verbessert. Nach der Fokussierung des Laserstrahls entsteht ein kleiner Lichtfleck mit hoher Leistungsdichte, der präzise positioniert werden kann. Es ist speziell für die Schimmelreparatur optimiert, mit stärkerer Relevanz und besserer Wirkung.

2.Durch das fortschrittliche automatische Beschattungssystem wird die Reizung der Augen des Personals durch den Laser während der Arbeit verhindert.

3.CCD-Kamerasystem mit Mikroskop und beweglicher X-Achse für Hochpositionsschweißen.

4. Der dreidimensionale Ausleger kann Ihnen helfen, das Problem der Reparatur großer Formen zu lösen, ohne die Form zu bewegen, und der Joystick steuert die Bewegung der Translationsbühne (200 mm × 300 mm automatische Translationsbühne). Mit scharfen Werkzeugen, langer Lebensdauer und hoher Präzision ist es einfach, Laserreparaturen an großen Formen und sehr großen Formen durchzuführen.

5. Hochpräzise Markierung, schnell, Gravurtiefe kontrollierbar.

6.Der Arbeitstisch kann motorisiert oder manuell sein.

7.Die Spotgröße wurde individuell individuell angepasst.

Anwendungen

Formfaser-Laserschweißmaschinen werden in verschiedenen elektronischen digitalen 3C-Produkten, Mobiltelefonen, Spielzeugen, Automobilen, Motorrädern und anderen Formenbau- und Formindustrien eingesetzt.

Durch die Verwendung von Laserschweißdraht zur Reparatur der Form kann die gebrauchte Form wiederverwendet werden, was die Produktionskosten der Form erheblich senkt und die Arbeitseffizienz verbessert.

Die Technologie des Formfaserlaserschweißens kann auch zur Änderung und Anpassung des Produktionsdesigns oder der Größe der Form eingesetzt werden, wodurch der Produktionszyklus und die Zeit für die Entwicklung von Formprodukten verkürzt werden.

Es eignet sich zum Reparieren und Schweißen von feinmechanischen Geräten, zum Schweißen verschiedener Metallbauteile sowie von Gold- und Silberschmuck.

Parameter

NEIN.	Name	Form-Laserschweißmaschine
1	Maschinenmodell	DS-1500
2	Laserleistung	1500W
3	Laserwellenlänge	1080 ± 10 nm
4	Pulsbreite	1-100ms
5	Laserfrequenz	1-1000Hz
6	Einstellbarer Bereich der Spotgröße	0.3-2mm
7	Kühlsystem	Wasserkühlung
8	Arbeitstisch-Reisen	200x300mm
9	Nennstromverbrauch	7KW
10	Lasermodell	CW
11	Leistungsbereich	0-100%
12	Beobachtungssystem	Mikroskop (um 360 Grad drehbar) oder Display
13	Schutzgas	Argon
14	Länge des Glasfaserkabels	8m
15	Stromversorgung	Standard dreiphasig 220 V ± 5 % /50 Hz/20 A;
16	Kühlmethode	Wasserkühlung (doppelte Temperatur und doppelte Steuerung)
17	Nennleistung	5,6 KW
18	Schweißtiefe	Kleiner oder gleich 3,0 mm (abhängig vom Material)
19	Faserkerndurchmesser	50 μm
20	Stromversorgung	Stromversorgung

Produktschlüsseltechnologien

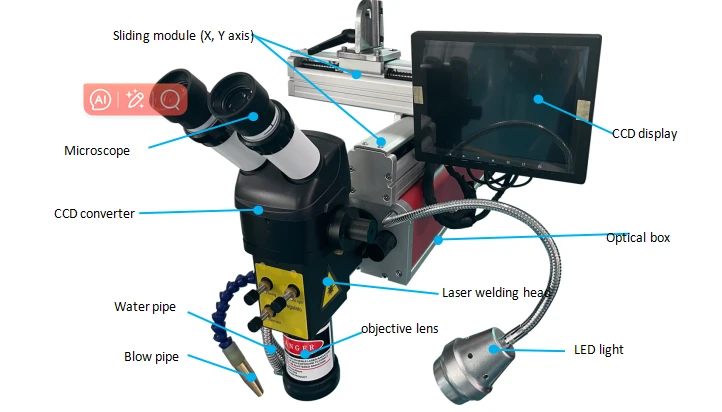

product-722-412

01.

Mikroskop: hochauflösendes Beobachtungsfenster, hochpräzise Schweißprodukte.

Objektive Linse: Laserfokussierung.

Laserschweißkopf: Laserumwandlungskomponente, passen Sie die Position des Laserlichts an.

Blasrohr: Schutzgas-Ausgangsanschluss.

Schiebemodul: Fahren Sie den Laserkopf vorwärts, rückwärts, links und rechts (elektrisch).

LED-Licht:Lichtquelle für Mikroskop.

Optische Box:Verlegung von Glasfaserkabeln und anderen Stromkabeln.

Wasserleitung:Objektives Kaltwasserzirkulationssystem.

CCD-Konverter:Konvertierung der CCD-Bildschirmanzeige.

CCD-Anzeige:Schweißanzeigefenster.

02.

Die Formfaser-Laserschweißmaschine ist mit einem fortschrittlichen Lasergenerator ausgestattet, der hocheffizient und energiesparend ist. Es verbraucht weniger Energie und liefert gleichzeitig gleichmäßige und stabile Schweißergebnisse. Außerdem sind die Wartungskosten im Vergleich zu herkömmlichen Schweißgeräten gering, sodass Sie auf lange Sicht Zeit und Geld sparen.

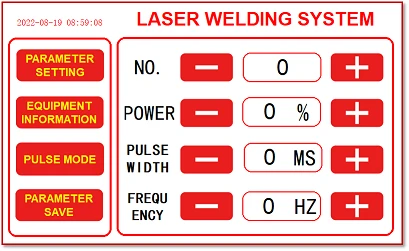

Bedienfeldfunktionen

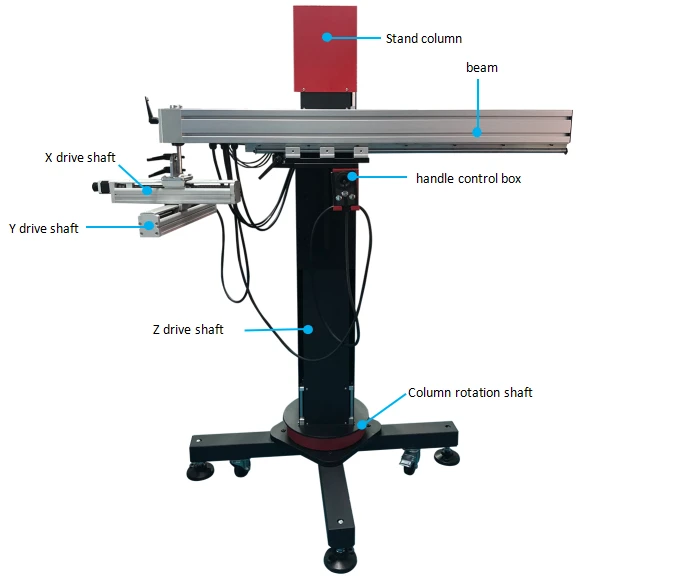

Gesamtstrukturdiagramm

Garantie und Kundendienst

A. Garantie

Ein Jahr für die Laserquelle, ein Jahr für anderes Zubehör wie Galvokopf, Objektiv, Steuerplatine, Netzteil und Verbrauchsteile wie Tastatur und Maus unterliegen nicht der Garantie.

DOTSLASER verspricht, Produkte zu warten, die gemäß einem formellen Vertrag hergestellt und versendet werden, und garantiert, dass jede reparierte Maschine bei ordnungsgemäßer Verwendung einwandfrei funktioniert.

DOTSLASER hat das Recht, ein Produkt während der Garantiezeit zu reparieren oder zu ersetzen, wenn ein Material- oder technisches Problem vorliegt. Unter normalen Umständen berechnen wir die Kosten für die Wartung. Es ist kostenlos, wenn die Maschine besondere Probleme hat.

B. Garantieumfang

DOTSLASER bietet in folgenden Fällen keinen kostenlosen Garantieservice an: Produkt oder Teile werden aufgrund von Modifikationen, Demontagen oder Verbesserungen ohne Genehmigung beschädigt; Produkte oder Teile werden aufgrund von Notfällen oder Fahrlässigkeit beschädigt; Produkte oder Teile werden aufgrund mangelnder Konservierung beschädigt ……Kunden Es liegt in Ihrer Verantwortung, sich mit den Anweisungen in der Bedienungsanleitung vertraut zu machen und die Maschine ordnungsgemäß zu bedienen. Für Schäden, die auf einen abnormalen Betrieb zurückzuführen sind, besteht kein Anspruch auf Garantieleistungen. Zubehör unterliegt nicht der Garantie.

Kunden sollten innerhalb von 30 Tagen eine schriftliche Anfrage stellen, sobald sie ein Problem festgestellt haben, das in den Garantiebereich fällt. Es sollten keine Dritten in den Wartungsprozess einbezogen werden und Produkte oder Teile, die nicht von DOTSLASER hergestellt wurden, sollten ebenfalls nicht einbezogen werden.

C. Technischer Support und Produktwartung

Wenden Sie sich an den Techniker von Dotslaser, wenn bei der Verwendung Probleme auftreten, und führen Sie unter Anleitung des Technikers eine Fehlerbehebung durch.

Alle Produkte, die auf eine Reparatur oder einen Austausch warten, sollten in den von DOTSLASER bereitgestellten Fällen aufbewahrt werden, andernfalls wird DOTSLASER den Schaden, der dadurch verursacht werden kann, in Rechnung stellen.

Wenn Kunden DOTSLASER-Produkte erhalten, prüfen Sie bitte, ob das Produkt beschädigt ist und ob das Zubehör vollständig ist oder nicht.

DOTSLASER entwickelt ständig neue Produkte. Informationen und Parameter in dieser Datei können sich ändern. Alle technischen Parameter sind Vertragsgegenstand.

Die oben genannten Garantie- und Kundendienstklauseln dienen nur als Referenz und unterliegen dem formellen Gegensatz.

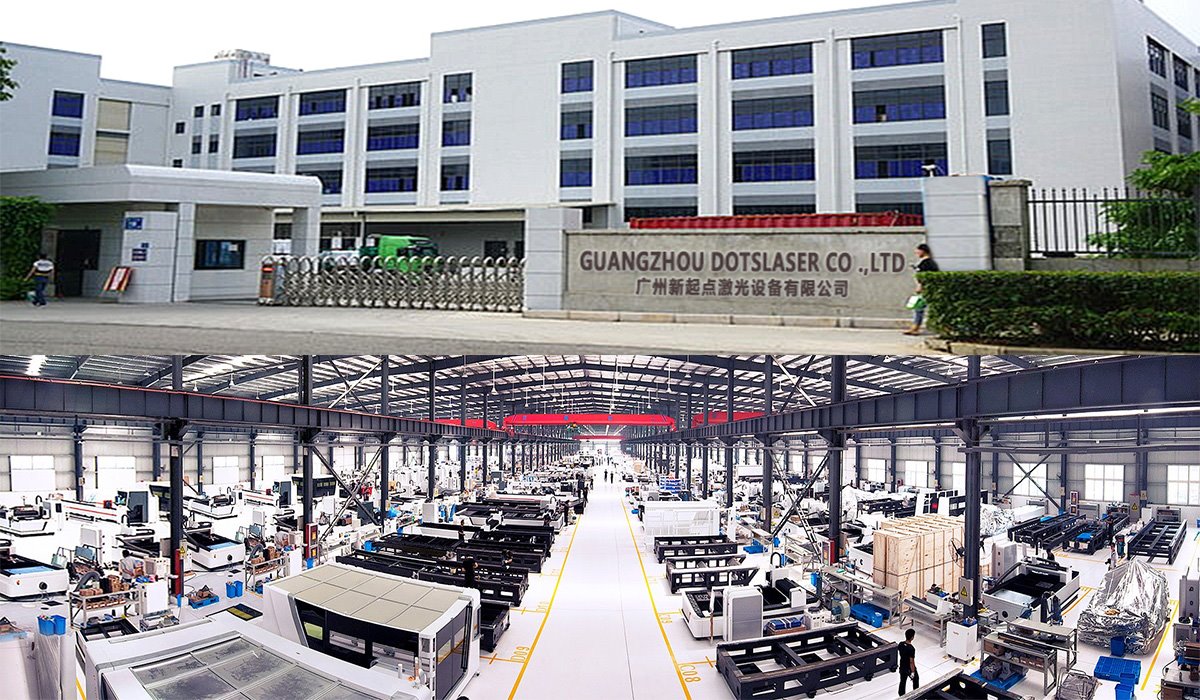

Fabrik
