Laserschweißen für hochleitfähiges Kupfer

Ein Laser-Kupferschweißgerät ist ein hochmodernes Gerät, das mithilfe fortschrittlicher Lasertechnologie Kupfermaterialien miteinander verschweißt. Im Gegensatz zu herkömmlichen Schweißgeräten verwendet dieser Maschinentyp einen intensiven Laserlichtstrahl, um das Kupfermaterial zu schmelzen, was einen präzisen und effizienten Schweißprozess ermöglicht.

Anfrage senden

Produkteinführung

Laserschweißen fürKupfer mit hoher Leitfähigkeit

Produktbeschreibung

Laserschweißen für hochleitfähige Kupfer-Busba ist ein komplexer Prozess, der eine präzise Kontrolle der Laserparameter erfordert, einschließlich Laserleistung, Strahldurchmesser, Pulsdauer und Wiederholungsrate. Diese Parameter beeinflussen die Energiedichte des Laserstrahls, was wiederum die Schweißqualität und -eigenschaften beeinflusst. Eine der wichtigsten Herausforderungen besteht darin, eine ausreichende Energiedichte zu erreichen, um die hohe Wärmeleitfähigkeit des Kupfermaterials zu überwinden und gleichzeitig eine übermäßige Wärmezufuhr zu vermeiden, die zu thermischen Schäden und Schweißfehlern wie Porosität und Rissbildung führen kann.

Vorteile der Maschine

1. Die X-, Y-, Z- und D-Achse des zu schweißenden Werkstücks werden schrittweise angetrieben, um den Anforderungen großer Verfahrwege gerecht zu werden.
2.CCD-Bildüberwachung gewährleistet die Stabilität der Schweißqualität.
3.Der Laserkopf hat keinen Kontakt mit dem Werkstück und es gibt kein Problem mit dem Verschleiß der Bearbeitungswerkzeuge.
4. Das Werkstück wird nicht beansprucht und kann nicht leicht verschmutzt werden.
5. Es kann das bewegliche Werkstück oder das in der Glasschale versiegelte Material verarbeiten.
6. Mehrachsig mit Autofokus und Rotationsfunktion, ermöglicht das intelligente Schweißen von Produkten jeder Form im 3D-Raum.
7. CNC-Automatiksteuerung zur Gewährleistung einer gleichmäßigen Schweißfläche.
8. Die Schweißnaht ist glatt und schön, kein Polieren erforderlich, sparen Sie Zeit.

Parameter

Modell	DS-LW3000	DS-LW4000	DS-LW6000	DS-LW12000
Laserleistung	3000W	4000W	6000W	12000W
Laserwellenlänge	1070 ± 5 nm
Lasertyp	Faser
Markierungsbereich	800mmx300mmx300mm
Pulsfrequenz	1 bis 100 kHz
Strahlqualität	1,1 mm
Leistungsbereich anpassen	5-95%
Ausgangsfaserlänge	5/10/15 m (optional)
Gewicht	500 kg
Kühlung	Wassergekühlt
Arbeitstemperatur	10~35 Grad
Luftfeuchtigkeitsbereich	< 70% No condensation
Stromversorgung	AC220 V ±10 %, 50 Hz oder AC380 V ±10 %, 60 Hz

Laserschweißgerät

Das Laserschweißen von hochleitfähigem Kupfer ist ein komplexer Prozess, der eine genaue Kontrolle der Laserparameter erfordert, einschließlich Laserleistung, Strahldurchmesser, Pulsdauer und Wiederholungsrate. Diese Parameter beeinflussen die Energiedichte des Laserstrahls, die wiederum die Schweißqualität und -eigenschaften beeinflusst. Eine der wichtigsten Herausforderungen besteht darin, eine ausreichende Energiedichte zu erreichen, um die hohe Wärmeleitfähigkeit des Kupfermaterials zu überwinden und gleichzeitig eine übermäßige Wärmezufuhr zu vermeiden, die zu thermischen Schäden und Schweißfehlern wie Porosität und Rissbildung führen kann.

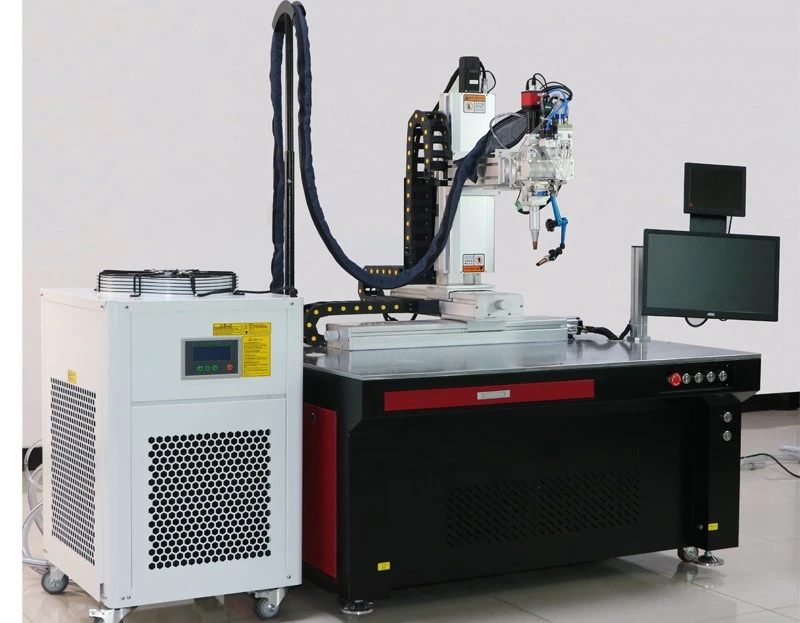

welding cnc

Wie funktioniert die Laserschweißtechnologie?

Beim Laserschweißen wird ein hochkonzentrierter Lichtstrahl auf den Hohlraum zwischen den zu verbindenden Materialien gerichtet. Der leistungsstarke Laserstrahl schmilzt die Materialien an ihren Nähten und verschweißt sie zu einer Verbindung. Durch die Verwendung einer derart hochkonzentrierten Wärmequelle kann das Laserschweißen dünner Materialien mit hoher Geschwindigkeit erfolgen. Bei dickeren Materialien kann das Laserschweißen tiefe und schmale Schweißnähte erzeugen.

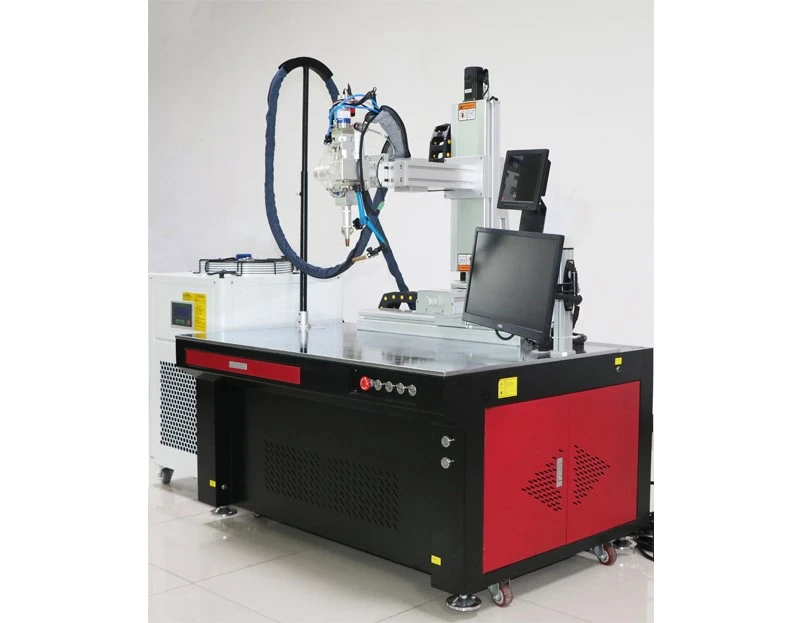

CNC welder

Welche unterschiedlichen Arten von Laserschweißtechniken gibt es?

Copper wire bonding nose welding

Ringmodus-Laserschweißen

Beim Ringmodus-Laserschweißen wird die Leistung von Lasern genutzt, um starke und präzise Schweißnähte zu erzeugen. Diese innovative Technologie ist schneller, effizienter und zuverlässiger als herkömmliche Schweißverfahren. Beim Ringmodus-Laserschweißen wird mit einem fokussierten Laserstrahl ein Schlüsselloch in das zu schweißende Material gebohrt, das dann mit geschmolzenem Metall gefüllt wird, um eine starke, nahtlose Verbindung zu bilden. Dies ist eine wertvolle Technologie, die für eine Vielzahl von Materialien verwendet werden kann, darunter Metalle und Kunststoffe.

Singlemode-Laser mit Wobble-Schweißen

Der Singlemode-Laser mit Wobble-Schweißen ist eine Spitzentechnologie, die präzises und effizientes Schweißen ermöglicht. Diese innovative Technik kann hochwertige Schweißnähte mit minimaler Verzerrung und minimaler Wärmezufuhr erzeugen. Die Technologie funktioniert mit einem Hochleistungslaserstrahl, der auf einen Singlemode fokussiert ist, wodurch eine sehr kleine Punktgröße erzeugt werden kann.

Copper

Grünes Laserschweißen

Grünes Laserschweißen ist eine innovative Technologie, die die Schweißindustrie revolutioniert hat. Dabei wird ein grüner Laserstrahl verwendet, um zwei oder mehr Metallteile mit hoher Präzision und Genauigkeit zu verbinden. Im Vergleich zu herkömmlichen Schweißverfahren ist es viel effizienter, schneller und umweltfreundlicher. Einer der wesentlichen Vorteile des grünen Laserschweißens ist die Fähigkeit, dünne, empfindliche und komplexe Metallkomponenten zu schweißen, die mit herkömmlichen Verfahren sonst nur schwer zu schweißen wären. Seine Präzision und Genauigkeit garantieren eine hochwertige, sauber aussehende Schweißnaht.

Nanosekunden-Laserschweißen

Nanosekunden-Laserschweißen ist eine Spitzentechnologie, die präzise, effiziente und qualitativ hochwertige Schweißprozesse ermöglicht. Bei dieser Technik wird ein pulsierender Laserstrahl verwendet, der nur wenige Nanosekunden andauert und eine konzentrierte Wärmequelle erzeugt, die das zu schweißende Material schmilzt. Die Wärmeeinflusszone wird minimiert, es kommt nahezu zu keiner thermischen Verformung und Schweißschrumpfung.

Anweisungen und Vorsichtsmaßnahmen für Schutzbrillen:

Laserschutzbrillen sind spezielle Brillen, die Laserschäden am menschlichen Auge verhindern oder verringern können.
Bei der Auswahl einer Schutzbrille sollten Sie die maximale Ausgangsleistung (oder Energie) des verwendeten Lasers, die optische Dichte (je höher der OD-Wert, desto stärker die Schutzwirkung der Laserschutzbrille) und die Lichtdurchlässigkeit (Lichtdurchlässigkeit: liegt der Wert unter 20 %, muss die Laserschutzbrille in einer gut beleuchteten Umgebung getragen werden) berücksichtigen.

Versand und Paket

Ein paar
