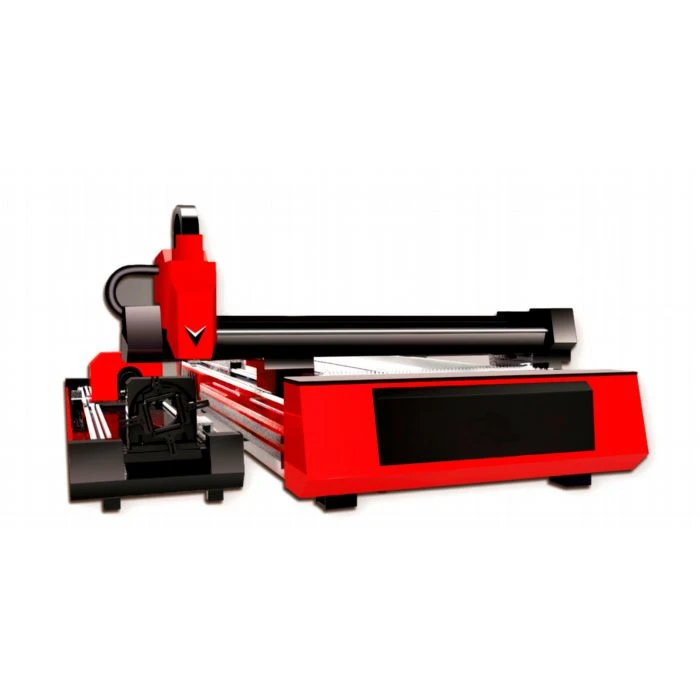

Das Laserschneidmaschinensystem besteht in der Regel aus einem Lasergenerator, einer (externen) Strahlübertragungskomponente, einer Werkbank (Werkzeugmaschine), einem numerischen Mikrocomputer-Schaltschrank, einem Kühler und einem Computer (Hard- und Software).
1) Der Hauptmaschinenteil der Werkzeugmaschine: der Maschinenteil der Laserschneidmaschine, der mechanische Teil, der die Bewegung der X-, Y- und Z-Achsen einschließlich der Schneidarbeitsbühne realisiert. Es dient zum Platzieren des zu schneidenden Werkstücks und kann es gemäß dem Steuerungsprogramm, das normalerweise von einem Servomotor angetrieben wird, korrekt und genau bewegen.
2) Lasergenerator: ein Gerät, das eine Laserlichtquelle erzeugt. Für das Laserschneiden verwenden die meisten von ihnen, mit Ausnahme einiger Fälle, in denen YAG-Festkörperlaser verwendet werden, CO2-Gaslaser mit höherer elektrisch-optischer Umwandlungseffizienz und höherer Ausgangsleistung. Da das Laserschneiden eine hohe Strahlqualität erfordert, können nicht alle Laser zum Schneiden verwendet werden. Der Gauß-Modus eignet sich für Kohlendioxidlaser mit weniger als 1500 W, Kohlendioxidlaser niedriger Ordnung 100 W bis 3000 W und Multimode über 3000 W.
3) Äußerer optischer Pfad: Brechungsspiegel, der verwendet wird, um den Laser in die gewünschte Richtung zu führen. Um eine Fehlfunktion des Strahlengangs zu vermeiden, müssen alle Spiegel durch eine Schutzabdeckung geschützt werden, und ein sauberes Überdruckschutzgas sollte eingeführt werden, um die Linse vor Verunreinigungen zu schützen. Ein Satz von Objektiven mit guter Leistung fokussiert einen Strahl ohne Divergenzwinkel auf einen unendlich kleinen Punkt. Im Allgemeinen wird ein Objektiv mit einer Brennweite von 5,0 Zoll verwendet. Das 7,5-Zoll-Objektiv wird nur für dicke Materialien >12 mm verwendet.
4) Numerisches Steuerungssystem: Steuern Sie die Werkzeugmaschine, um die Bewegung der X-, Y-, Z-Achse zu realisieren und auch die Ausgangsleistung des Lasers zu steuern.
5) Geregelte Stromversorgung: verbunden zwischen Laser, CNC-Werkzeugmaschine und Stromversorgungssystem. Spielen hauptsächlich eine Rolle bei der Vermeidung von Störungen durch externe Stromnetze.
6) Schneidkopf: Es umfasst hauptsächlich Teile wie Hohlraum, Fokussierungslinsenhalter, Fokussierungslinse, kapazitiven Sensor und Hilfsgasdüse. Die Schneidkopfantriebsvorrichtung wird verwendet, um den Schneidkopf entsprechend dem Programm entlang der Z-Achse zu bewegen, und besteht aus einem Servomotor und einer Schraube oder einem Getriebe und anderen Getriebeteilen.
7) Operationstisch: wird verwendet, um den Arbeitsprozess der gesamten Schneidvorrichtung zu steuern.
8) Wasserkühler: wird zur Kühlung des Lasergenerators verwendet. Ein Laser ist ein Gerät, das elektrische Energie in Lichtenergie umwandelt. Zum Beispiel beträgt die Umwandlungsrate eines CO2-Gaslasers in der Regel 20%, und die verbleibende Energie wird in Wärme umgewandelt. Das Kühlwasser nimmt die überschüssige Wärme ab, damit der Lasergenerator normal funktioniert. Der Kühler kühlt auch den externen Lichtwegreflektor und den Fokussierspiegel der Werkzeugmaschine, um eine stabile Strahldurchlässigkeit zu gewährleisten und effektiv zu verhindern, dass die Linse aufgrund übermäßiger Temperatur verformt oder gebrochen wird.
9) Gasflaschen: Einschließlich Laserschneidmaschine, die mittlere Gasflaschen und Hilfsgasflaschen bearbeitet, die verwendet werden, um das Industriegas für die Laseroszillation zu ergänzen und Hilfsgas für den Schneidkopf zu liefern.
10) Luftkompressor, Luftspeicher: Druckluft bereitstellen und speichern.
11) Luftkühltrockner, Filter: wird verwendet, um den Lasergenerator mit sauberer und trockener Luft zu versorgen und den Strahlengang zu erhalten, damit der Weg und der Reflektor normal funktionieren.
12) Lüftungsentstaubungsanlage: Extrahieren Sie den bei der Verarbeitung entstehenden Rauch und Staub und führen Sie eine Filterbehandlung durch, damit die Abgasentladung den Umweltschutzstandards entspricht.
13) Schlackenaustragsmaschine: Entfernen Sie die Reste und Schrotte, die während der Verarbeitung entstehen.
