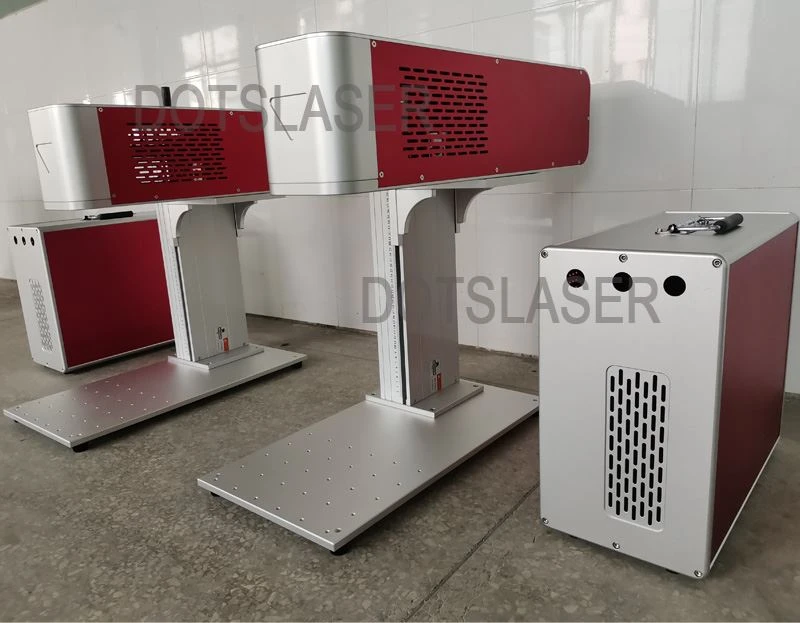

3D-Lasermarkierer für gekrümmte Oberflächen

3D-Lasermarkierer für gekrümmte Oberflächen

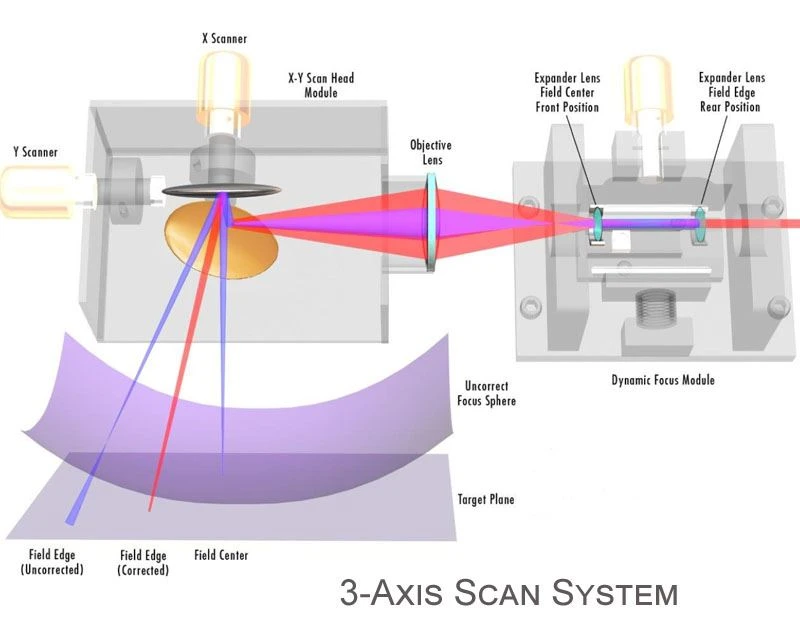

3D-Lasermarkierung für gekrümmte Oberflächen ist eine spezielle Bearbeitungsmethode für Objekte mit unregelmäßiger Oberfläche. Im Vergleich zur 2D-Lasermarkierung hat die 3D-Markierung eine deutlich verbesserte Technologie. Sie wird durch 3- Achsen im Scankopf gesteuert, einschließlich X-Achse, Y-Achse, Z-Achse. Die 3 Achsen bewegen sich bei der Arbeit mit superschneller Geschwindigkeit, die Z-Achse steuert die Fokusentfernung automatisch durch Vorwärts- und Rückwärtsbewegung, um die Fokusentfernung in verschiedenen Objektbereichen gleich zu halten.

Die 3D-Kurvenlasermarkierungsmaschine kann selbst bei komplexen Oberflächen eine perfektere Markierung auf unregelmäßigen Objekten vornehmen, ohne die Fokussierung zu beeinträchtigen. Sie kann verschiedene Oberflächenmarkierungsmethoden wie geneigte Oberflächen, hohe und niedrige Oberflächen, zylindrische Oberflächen, konische Oberflächen, sphärische Oberflächen und extrudierte Oberflächen realisieren. Sie macht die manuelle Anpassung von Fokus, Ausrichtung und anderen komplexen Prozessen überflüssig. Durch das dreiachsige Steuerungssystem können verschiedene Winkel und Höhen angepasst werden, um die Anforderungen einer perfekten Markierung zu erfüllen.

Anwendbare Branchen

Automobilindustrie, Luft- und Raumfahrt, Elektronik, medizinische Geräte, Konsumgüter und mehr – ermöglicht eine effiziente und präzise Markierung von Komponenten wie Zylindern, Rohren, Kugeln oder unregelmäßig geformten Objekten.

Technische Parameter

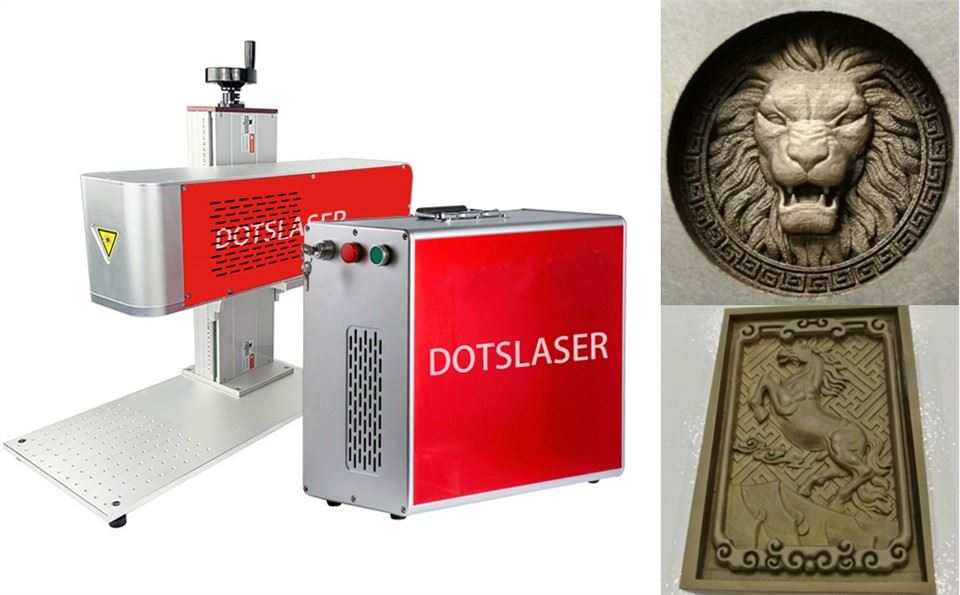

Detailansicht





3D-Laserbeschriftungsmaschinen mit dynamischem Fokus bieten gegenüber 2D-Laserbeschriftungsmaschinen folgende Vorteile:

1.  Die Brennweite kann für die 3D-Markierung dynamisch angepasst werden

   Bei der 3D-Markierung können Brennweite und Position des Laserstrahls automatisch und schnell geändert werden, sodass auch gekrümmte Objekte markiert werden können, was bei der 2D-Markierung nicht möglich ist. Bei der 3D-Markierung kann jede Oberflächenmarkierung innerhalb der Strahlprojektionsreichweite auf einmal durchgeführt werden, was die Verarbeitungseffizienz erheblich verbessern kann. Die Oberflächenform vieler Industrieprodukte ist nicht flach und die 2D-Markierung ist wirklich kraftlos, aber die 3D-Markierung ist leicht zu erreichen.

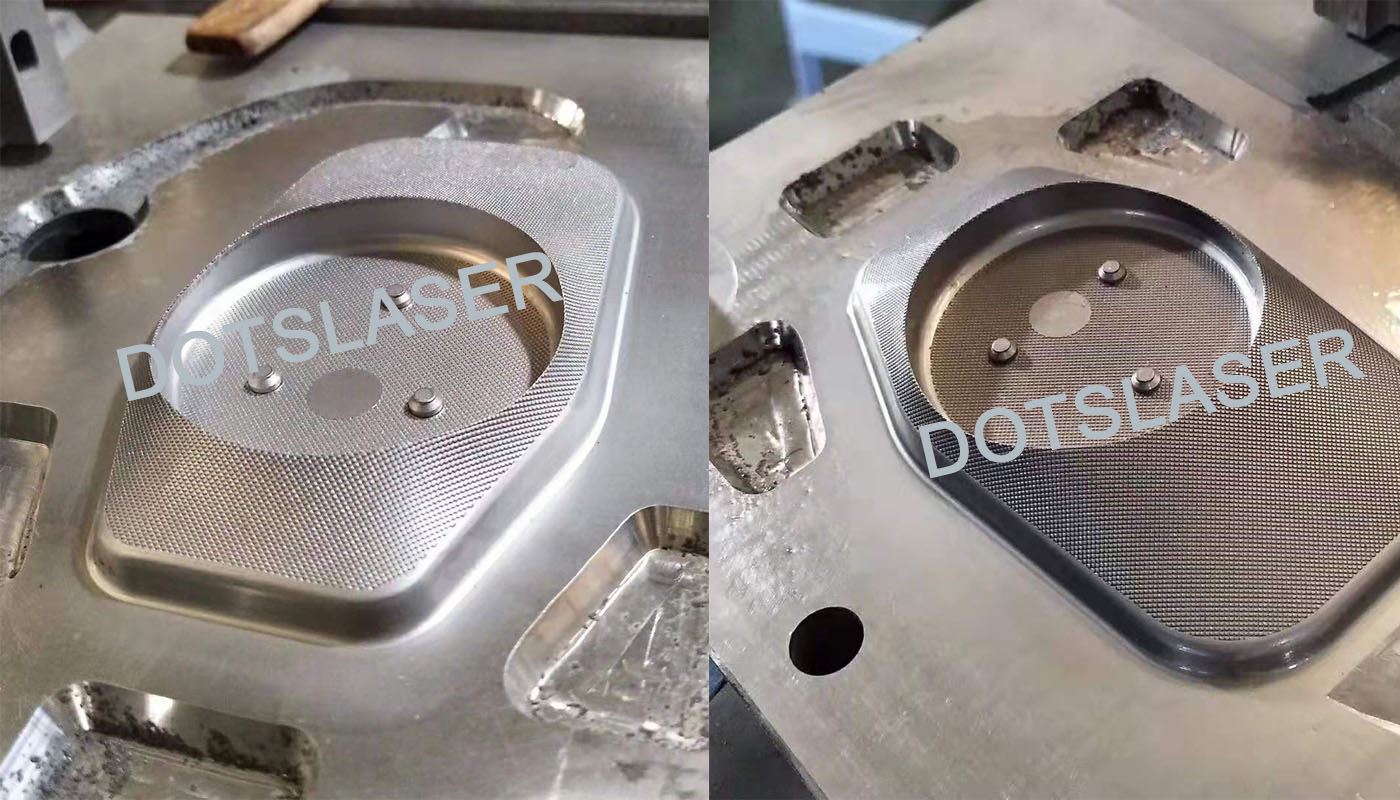

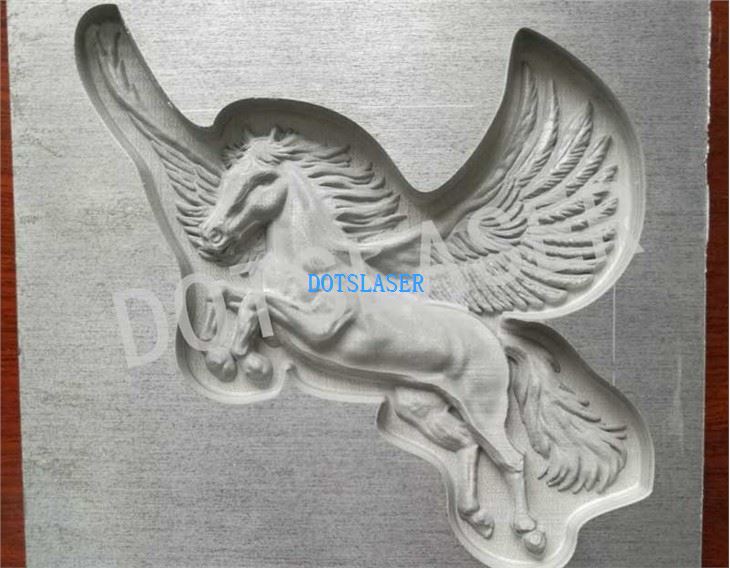

2.   Es eignet sich besser für tiefe Gravuren.

   Herkömmliche 2D-Markierungsmaschinen weisen große Mängel bei der Tiefengravur auf der Oberfläche von Objekten auf. Während des Gravurvorgangs nimmt die Laserenergie auf der Oberfläche des Objekts allmählich ab, wenn sich der Laserfokus nach oben bewegt. Nach einiger Zeit befindet sich der Laserstrahl in einem defokussierten Zustand, was die Wirkung und Effizienz der Tiefengravur erheblich beeinträchtigt.



    Beim herkömmlichen Tiefgravurverfahren wird der Hubtisch während der Bearbeitung entsprechend auf eine geeignete Höhe bewegt, um sicherzustellen, dass die Brennweite in einem geeigneten Zustand ist. Bei der 3D-Tiefgravurbearbeitung treten diese Probleme nicht auf, sodass die Wirkung garantiert und die Effizienz verbessert werden kann, während gleichzeitig die Kosten für den elektrischen Hubtisch gespart werden.

3.

4.  Größerer Bearbeitungsbereich und feinerer Laserstrahl.

   Die 3D-Markierung ist in die Modi „Frontfokus“ und „Backfokus“ unterteilt. Verwenden Sie den Modus „Frontfokus“, um einen größeren Markierungsbereich zu erreichen. Normalerweise werden größere Ablenklinsen auf der X- und Y-Achse verwendet, um den einfallenden Laserpunkt größer zu machen, sodass ein kleinerer Fokuspunkt entsteht und die Energiedichte höher ist, um den Anforderungen der Bearbeitung größerer Flächen gerecht zu werden.



5.  Schwarzweißmarkierungen und sogar mehrfarbige Markierungen können in derselben Ebene mit reicheren Effekten erreicht werden.

   Geschwärzte Oberflächen, wie eloxiertes Aluminium, werden typischerweise mit einer gewissen Defokussierung markiert, wobei hochfrequente Impulse mit geeigneter Energie verwendet werden. Der Defokussierungsabstand beeinflusst die Energieverteilung und den Farbeffekt des Lasers auf der Oberfläche des Materials erheblich. Für allgemeine 2D-Markierungsbenutzer kann die 3D-Markierungsmaschine auch Ebenenbearbeitungen mit mehrgrauen und mehrfarbigen Effekten durchführen, selbst wenn erweiterte Funktionen wie Oberflächenmarkierung nicht erforderlich sind.

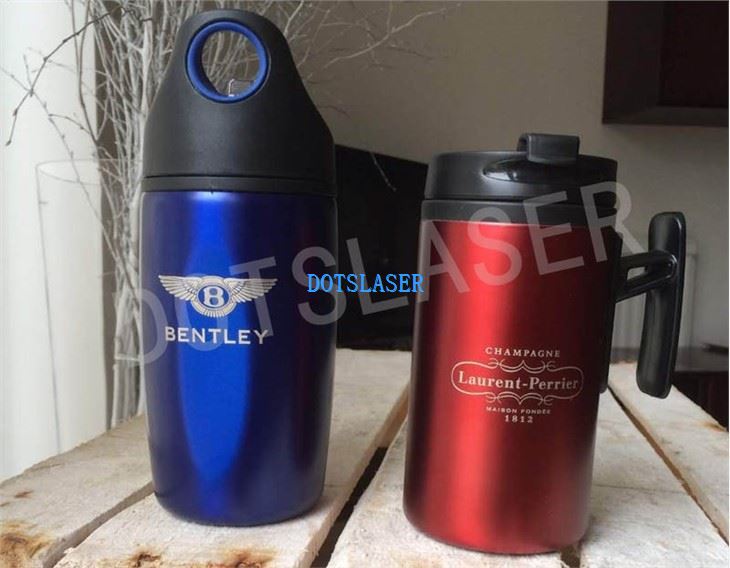

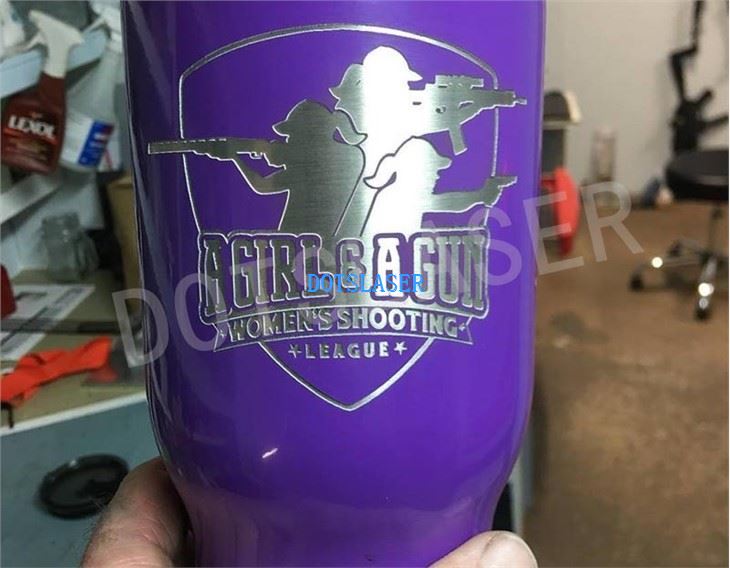

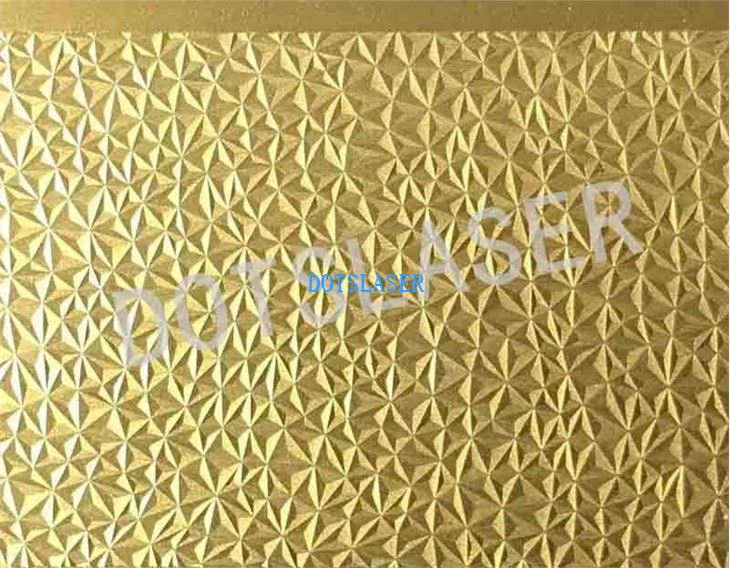

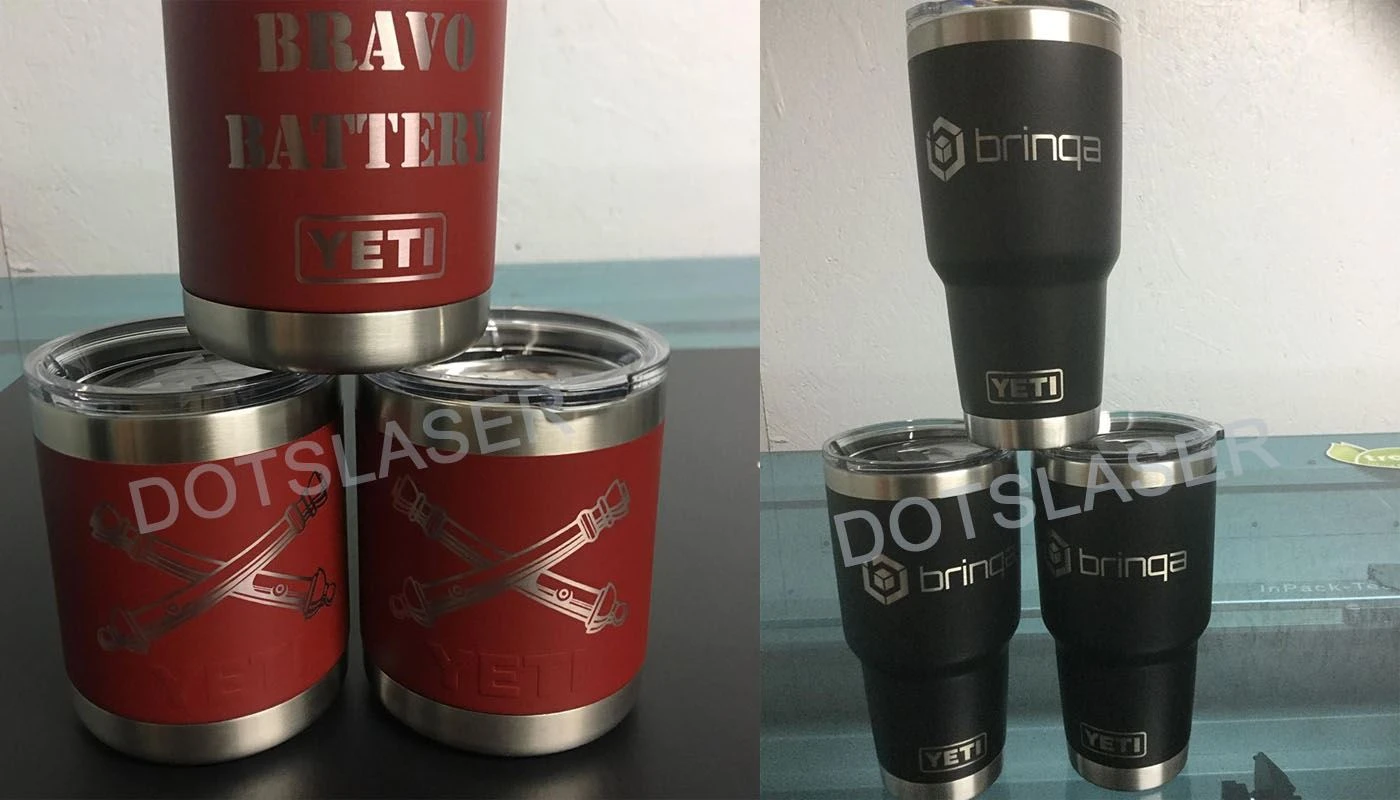

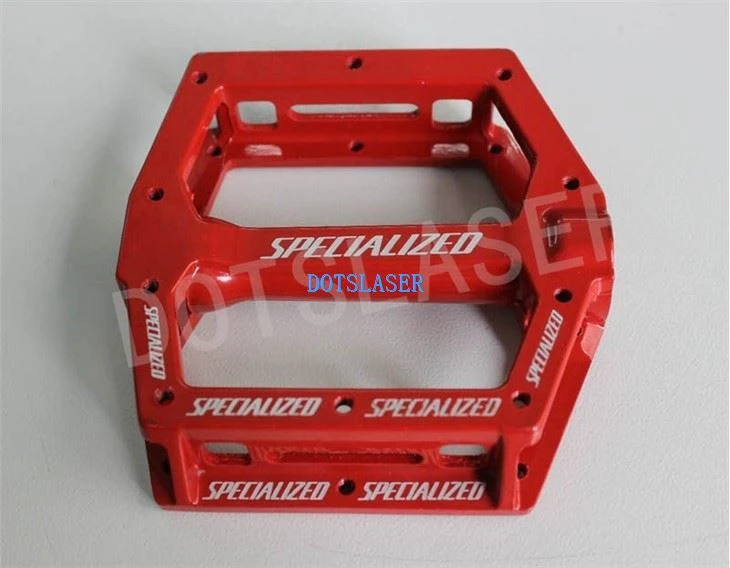

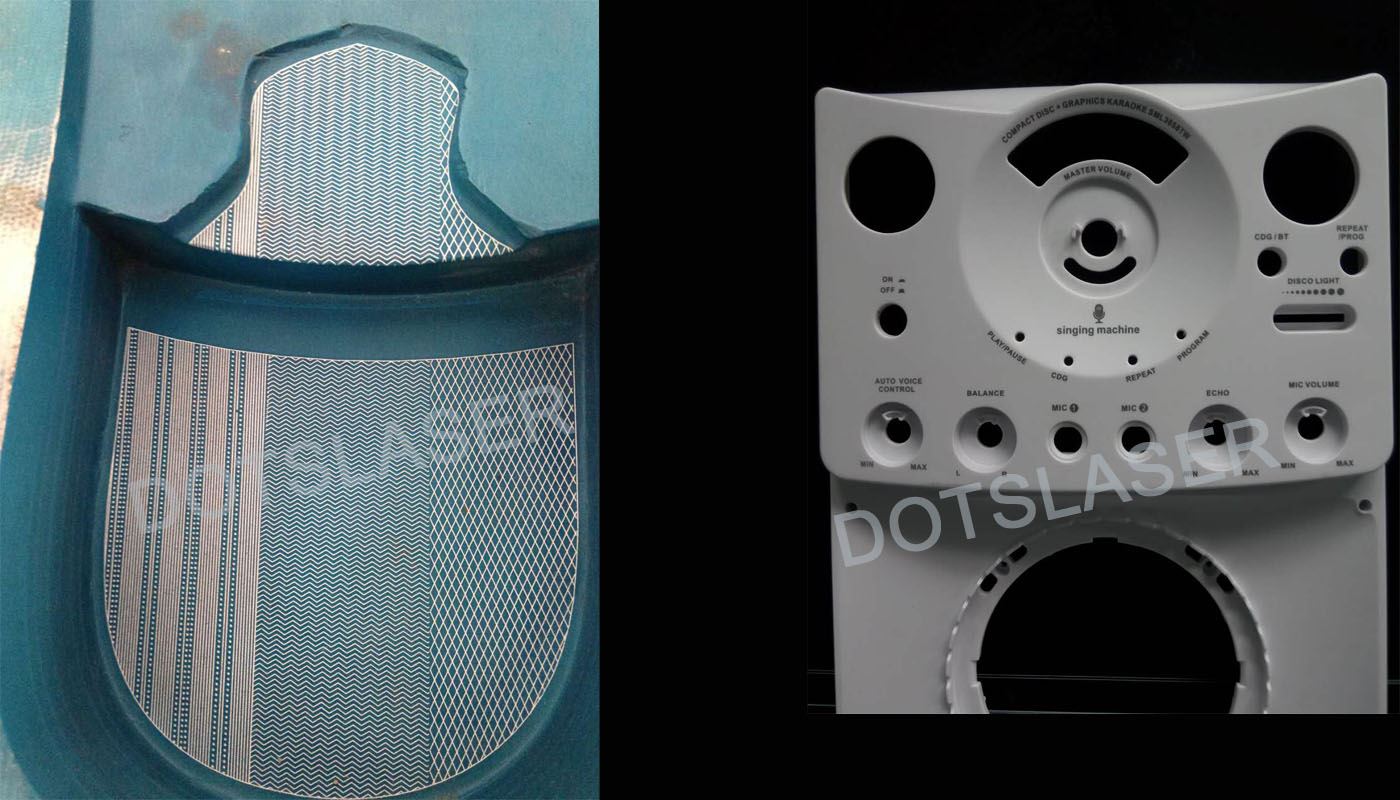

Beispielshow









Versand und Verpackung
