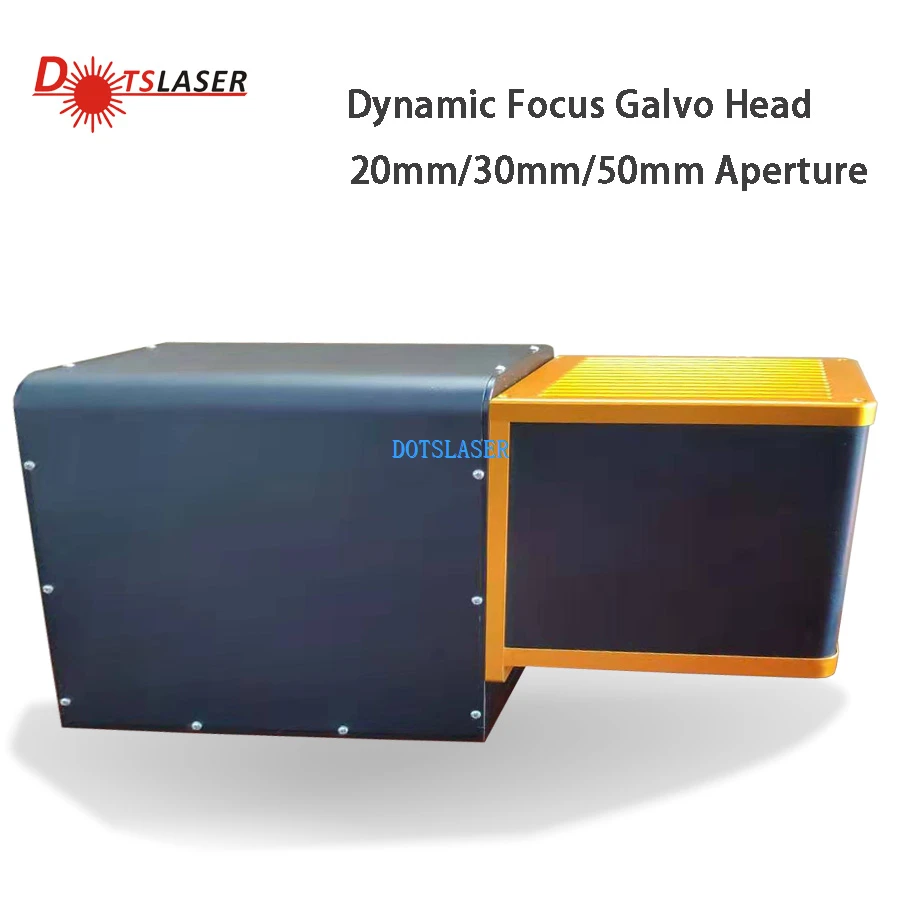

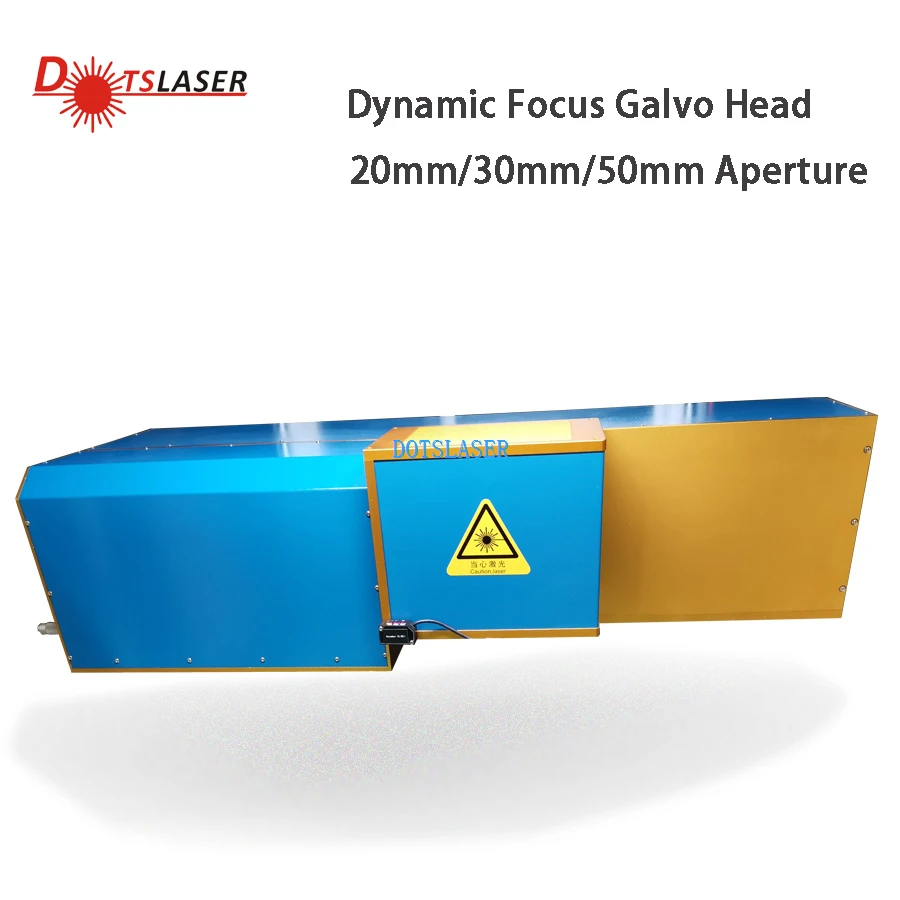

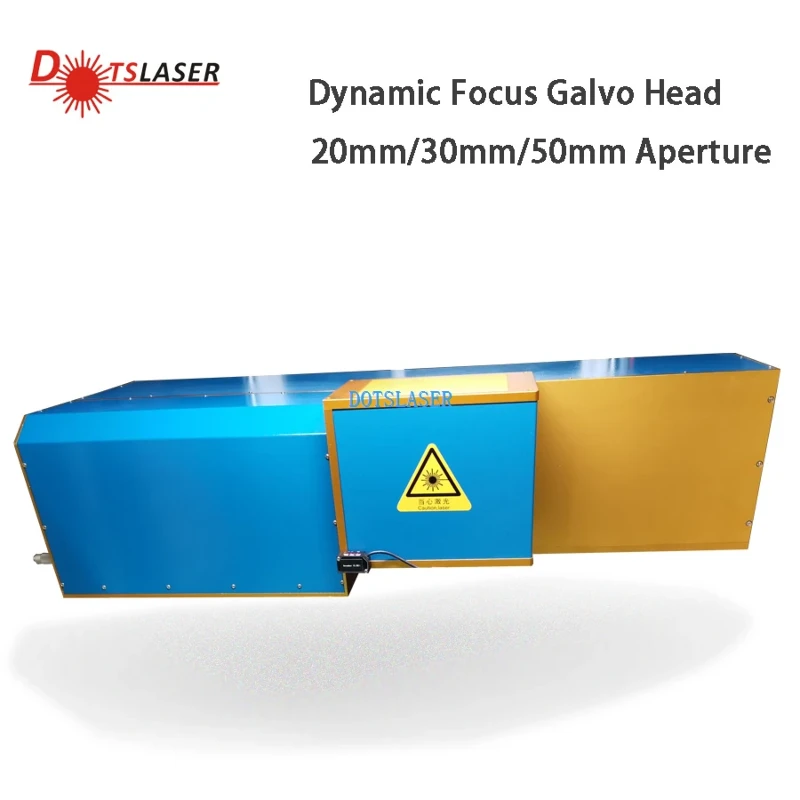

Co₂ Laser -Scan -Kopf
Co₂ Laser -Scan -Kopf
Produktbeschreibung
Der Co₂ -Laser -Scan -Kopf, auch als Galvo -Scanner oder Galvanometer -Scanner bezeichnet, ist eine Schlüsselkomponente in Co₂ -Lasermarkierungs- oder Gravursystemen. Es ist dafür verantwortlich, den Laserstrahl genau auf das Material umzuleiten, das durch schnell und präzise bewegende Spiegel eingraviert wird. Diese Scanner sind speziell für die Arbeit mit Co₂ -Lasern entwickelt, die üblicherweise zum Markieren und Gravurmaterial wie Holz, Acryl, Glas, Papier, Leder und vieles mehr verwendet werden.
Co₂ -Laser -Scan -Köpfe bestehen aus den folgenden Hauptkomponenten:
Galvanometermotoren
Diese Motoren steuern die Position der Spiegel, indem sie elektrische Signale in mechanische Bewegung umwandeln. Hochwertige Galvanometermotoren ermöglichen schnelle und präzise Bewegungen, was zu schnelleren Gravurgeschwindigkeiten und einer verbesserten Genauigkeit führt.
Spiegel
Die Spiegel im Scankopf sind dafür verantwortlich, den Laserstrahl auf das Material zu reflektieren und zu lenken. Sie sollten aus einem Material bestehen, das für Co₂ -Laserwellenlängen, typischerweise mit einer Gold- oder dielektrischen Beschichtung, sehr reflektiert wird, um die mit Co₂ -Lasern verbundenen Energieniveaus aufrechtzuerhalten.
Linse
Das Objektiv im Scankopf ist dafür verantwortlich, den Laserstrahl genau auf das Material zu fokussieren, was zu sauberen und genauen Markierungen oder Gravuren führt. Diese Technologie ermöglicht es uns, schöne und komplizierte Designs auf einer Vielzahl von Materialien mit Leichtigkeit und Präzision zu erstellen.
Steuerelektronik
Die Steuerelektronik erleichtert die Kommunikation zwischen wichtigen Komponenten des Lasermarkierungssystems wie der Galvo -Scanner, der Laserquellen- und Steuerungssoftware.
Der Co₂ -Laser -Scan -Kopf verfügt über eine geringe Drift, eine Genauigkeit mit hoher Positionierung sowie einen zuverlässigen und stabilen Betrieb mit hervorragender Gesamtleistung. Es kann Objektive mit verschiedenen Wellenlängen und Stromniveaus aufnehmen und die meisten Anwendungsanforderungen erfüllen, um eine langfristige Systemstabilität zu gewährleisten.
Der Co₂ -Laser -Scan -Kopf wird strenger Materialinspektion unterzogen und verwendet einen ausgereiften Herstellungsprozess. Das oszillierende Spiegelsystem ist ein hohes Präzisions- und Hochgeschwindigkeits-Servo-Steuerungssystem, das aus einem Antriebsbrett und einem Hochgeschwindigkeits-Oszillationsmotor besteht, der hauptsächlich für Lasermarkierung, Laser-Innengravur, Bühnenbeleuchtungssteuerung, Laserstanz und mehr verwendet wird. Es verfügt über einen einstellbaren Markierungsbereich, eine schnelle Reaktionszeit, eine hohe Markierungsgeschwindigkeit und eine gute Versiegelungsleistung des optischen Pfades. Der Artikel sollte einen positiven Ton beibehalten und negative Inhalte vermeiden.
Produktparameter
| Lasertyp | 10600nm RF co2Laserquelle |
| Arbeitsfeld | 300 × 300 mm ~ 1200 × 1200 mm |
| Eingangsstrahlgröße | 2,5 ~ 10 mm |
| X & Y -Achsen spiegeln die Aperturgröße | 20 mm/30 mm/50 mm |
| Zeilenmarkierungsgeschwindigkeit | Weniger als oder gleich 8, 000 mm/s |
| Positionierungsgeschwindigkeit | 1 00, 00mm/s |
| Schreibgeschwindigkeit | 125cps |
| Schritt Antwortzeit (1% der vollständigen Skala) | 940us |
| Schritt Antwortzeit (10% der vollständigen Skala) | 1500us |
| Tracking -Fehlerzeit | Weniger als oder gleich 440 us |
| Fehler und Präzision | Linearität 99,9% |
| Wiederholbarkeit (RMS) | ＜ 8μrad |
| Verstärkungsfehler | ＜ 5mrad |
| Null -Offset | ＜ 5mrad |
| Langzeitdrift über 8 Stunden | ＜ 0. 5mrad |
| Skalieren Drift | ＜ 40 ppm/ Grad |
| Zero Drift | ＜ 15 μrad/ Grad |
| Verpackungsdetails | Exportierte Holzkoffer oder entsprechend Ihren Anforderungen |
| Garantie | 1 Jahr |
| After-Sales-Service erbracht | Online -Support |
|
Leistung und Signal
|
|
| Eingangsspannung | ± 24VDC |
| Bewertungsstrom | 4A |
| Schnittstellensignal | |
| Digital | Xy 2-100 |
| Maschinen -Scanwinkel | ± 12,5 Grad |
Betrachten Sie bei der Auswahl eines CO₂ -Laser -Scan -Kopfes Faktoren wie die Scan -Geschwindigkeit, Präzision und Blendengröße basierend auf den spezifischen Anforderungen Ihres Projekts. Darüber hinaus ist die Kompatibilität mit Ihrem Lasersystem und Ihrer Steuerungssoftware für den reibungslosen Betrieb von wesentlicher Bedeutung. Schließlich kann die Auswahl einer seriösen Marke Qualität, Zuverlässigkeit und Langlebigkeit für Ihr Co₂ -Lasermarkierungs- oder Gravursystem sicherstellen.
Co₂ Laser Scan Head Es ist ein wichtiges Bestandteil der Lasermarkierungsmaschine, das die Eigenschaften der hohen Effizienz der Kartierung, der guten grafischen Genauigkeit und ohne Verzerrung aufweist, was die Qualität und Geschwindigkeit der Lasermarkierung erheblich verbessert. Es erreicht ein neues Maß an Scangeschwindigkeit und Wiederholungsgenauigkeit. Wir optimieren und beauftragen alle optischen Komponenten genau, um die besten Fokusqualität und stabile Prozessparameter zu gewährleisten.
1. Qualitätssicherungs- und After-Sales-Service
Die Garantiezeit der Ausrüstung beträgt 12 Monate, da die Geräte von den Kunden verwendet werden, die Installation und das Debuggen abgeschlossen sind und die Ausrüstung vom Demander akzeptiert wird. Dotslaser fügt der After-Sales-Servicearbeit des Produkts eine große Bedeutung bei, sobald das Produkt an den Benutzer geliefert wurde, das Unternehmen sofort die Dienstdatei des Benutzers nach dem Verkauf eingerichtet hat und regelmäßig den Produktgebrauchstatus des Benutzers verfolgt, alle Lösen und Beantwortung aller verfolgt Probleme des Benutzers, die Benachrichtigungsinformationen des Benutzers über den Gerätefehler erhalten haben, können die Mitarbeiter des Unternehmens innerhalb von 2 Stunden eine schnelle Antwort geben. Wenn die telefonische Anleitung schwer zu beheben ist, kann das technische Personal unseres Unternehmens innerhalb von 24 Stunden auf der Kundenbetreuung gelangen, um Unterstützung zu erhalten.
2. Installation und Debuggen
Vor der Installation der Maschine bietet unsere Fabrik eine grundlegende Strukturinstallationsdatei. Die gute Lieferung von 2 Wochen an Sie. Begleiten Sie alle Bedingungen, die den Anforderungen der Installation und in Auftrag gegeben haben, und die Ausrüstung wird rechtzeitig transportieren. Die Installations- und Inbetriebszeit des Geräts beträgt ungefähr fünf Arbeitstage, die ersten drei Tage sind mit der Verwendung des Systems verbunden, und das System ist nach dem Serviceprojekt in Betrieb. Der Ingenieur schult qualifizierte Betreiber in den nächsten zwei Tagen zu grundlegenden Wartungsverfahren und allgemeinen Betriebsmerkmalen der Geräte
3. Serviceunterstützung
Wenn während der Garantiezeit ein Problem mit einem Teil des Systems vorhanden ist, sind Dotslaser-gut ausgebildete Service-Ingenieure bereit, Handy-Anrufe anzubieten oder einen Vor-Ort-Service zu beginnen. Wenn die Maschine während der Garantiefrist ein Problem hat, kontaktieren Sie uns direkt direkt !
